Descripción
La solución definitiva para la monitorización térmica sin contacto en entornos industriales de alta exigencia. Diseñada específicamente para procesos extremos en sectores como la metalurgia, la fabricación de vidrio, la fundición y la química del carbón, esta tecnología infrarroja ofrece una precisión inigualable en un rango ultra amplio de hasta 2000ºC. Gracias a la combinación de algoritmos avanzados de procesado térmico y a la transmisión sincronizada de imágenes detalladas junto con datos de telemetría a 25Hz, se convierte en el aliado estratégico indispensable para automatizar el control de calidad, prevenir fallos críticos y optimizar la seguridad operativa en tiempo real.

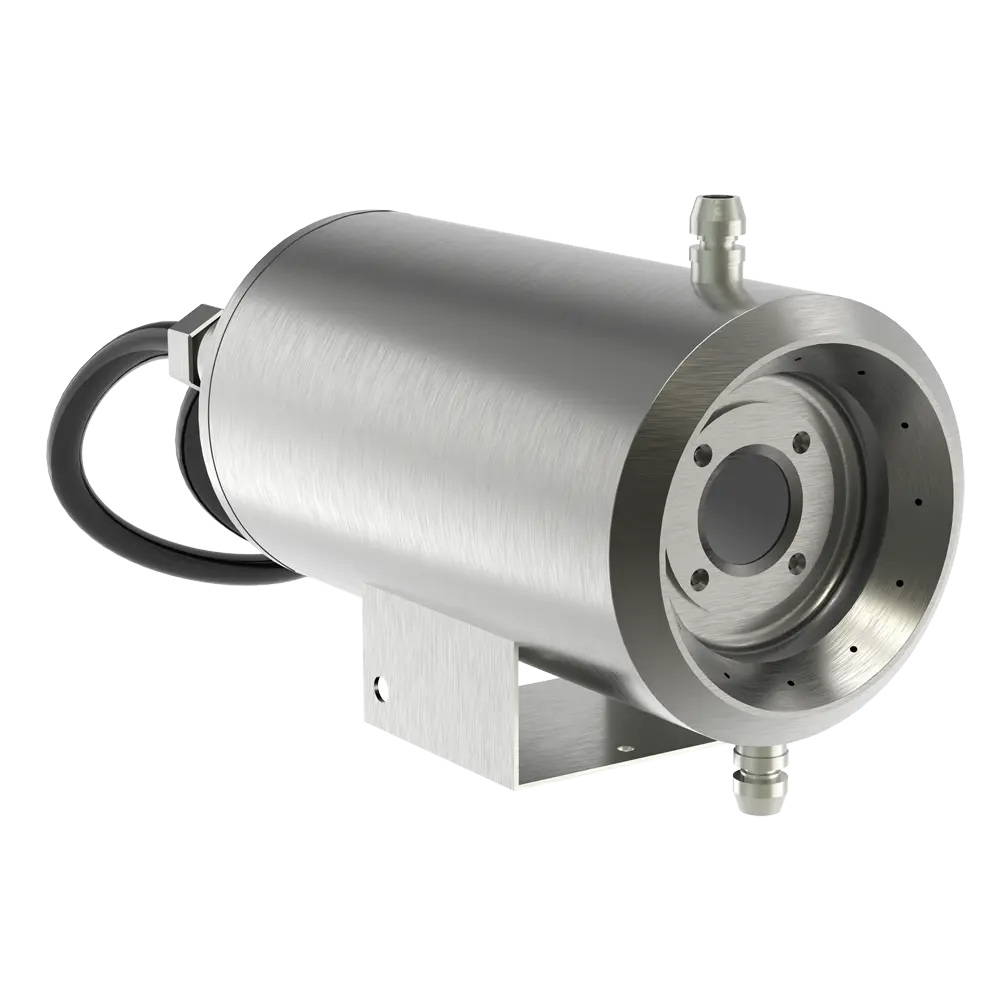

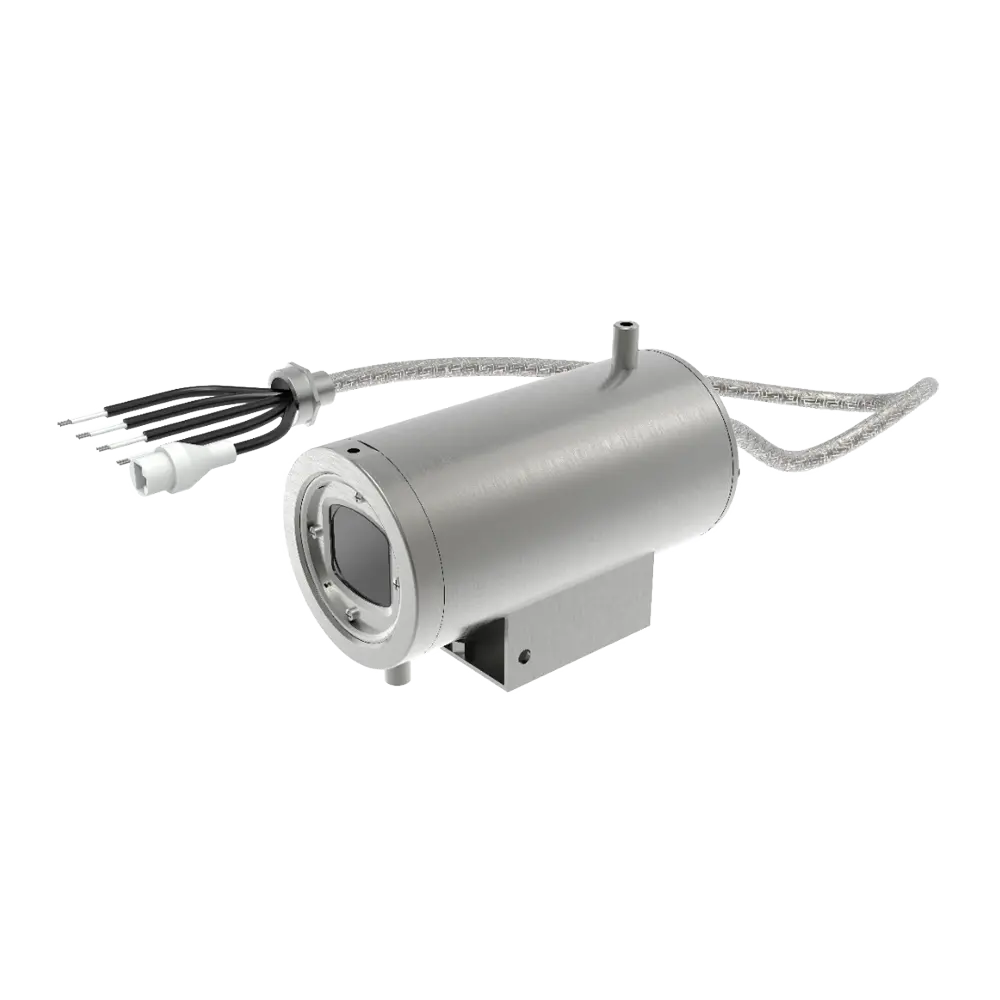

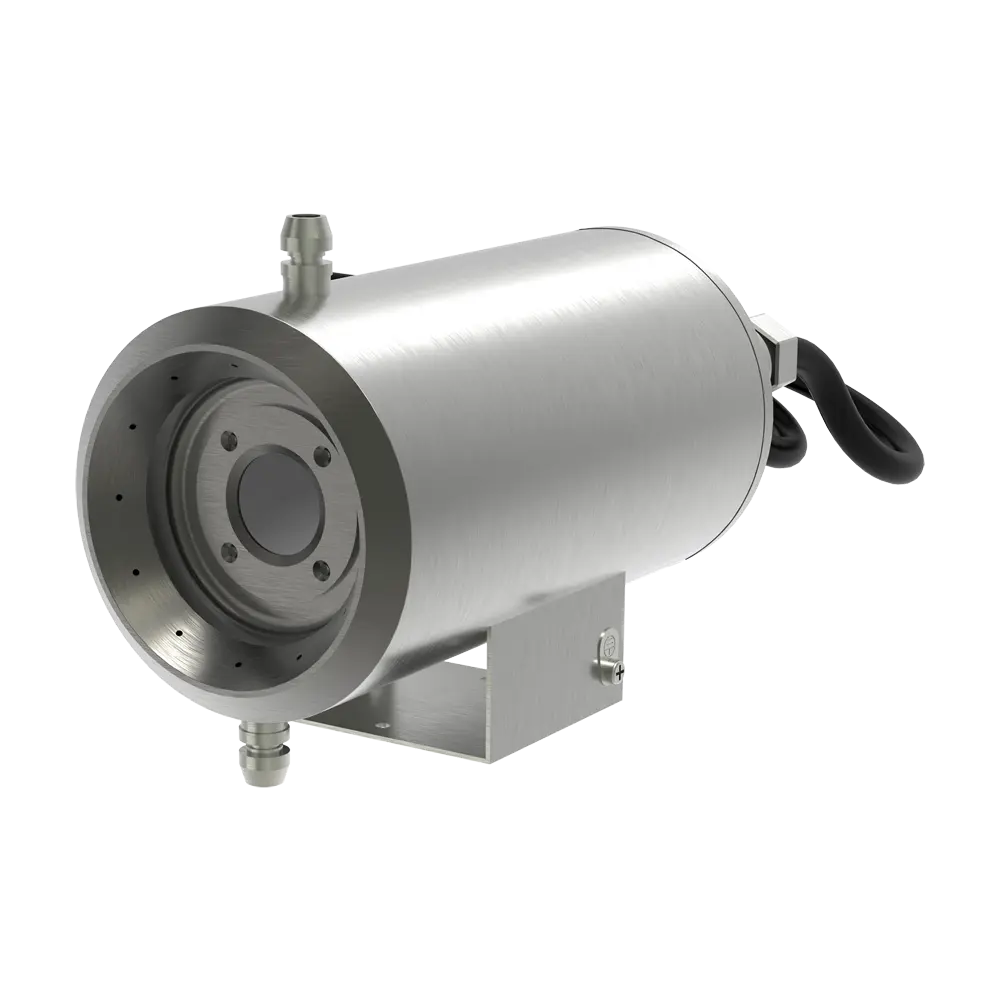

Construida con una arquitectura de alta densidad tecnológica, su chasis ultra compacto integra un microbolómetro no refrigerado de escala industrial con una matriz de 640×512 píxeles a 12 µm. El sistema ofrece flexibilidad óptica mediante opciones de lentes atermalizadas de enfoque fijo de 4,1mm, 6,9mm y 19 mm, adaptándose con exactitud a distintas distancias y campos de visión. Su versátil conectividad incluye un puerto Ethernet adaptativo RJ45 compatible con PoE, interfaz RS485 bajo protocolo Pelco-D, canales I/O de audio y alarma, salida de vídeo analógico y ranura para tarjetas SD. Diseñada para soportar entornos agresivos, el modelo TN460U-XT integra carcasa de refrigeración líquida o por aire capaces de tolerar temperaturas ambiente de hasta 220ºC.
- Raythink
- Cámara termográfica ultra alta temperatura
- Sensor térmico 640x512 pixeles, 12μm
- Exactitud ±2ºC o ±2%, el que sea mayor
- Rango térmico: -0°C a +800°C / +600ºC a +2000ºC
- Lente 6,9mm
- Campo de visión térmico 62,9° x 50,4°
- Carcasa refrigeración por aire/agua
- Temperatura funcionamiento hasta 220ºC
- Medición de temperatura en 12 puntos, 12 líneas, 12 áreas
- Alimentación 12VDC, PoE
Ficha técnica
| Tipo de sensor | Sensor infrarrojo no refrigerado de VOx |
|---|
| Resolución infrarroja | 640 x 512 pixeles |
|---|
| Tamaño de pixel | 12μm |
|---|
| Frecuencia de imagen | 25Hz |
|---|
| Banda espectral | LWIR (7.5 - 14µm) |
|---|
| Sensibilidad NETD | ≤40mK (@25°C, F#1.0, 25Hz) |
|---|
| Distancia focal de lente | 6,9mm |
|---|
| Modo enfoque | Foco fijo, atermalizado |
|---|
| Campo de visión | 62,9° x 50,4° |
|---|
| IFOV (Resolución espacial) | 1.74mrad |
|---|
| Valor F | 3.5m |
|---|
| Rango de medición | +0°C a +800°C, +600°C a +2000°C |
|---|
| Precisión de medición | ±2°C o ±2%, el que sea mayor |
|---|
| Corrección medición de temperatura | Temperatura reflejada, temperatura ambiente, transmisividad atmosférica, emisividad del objeto, distancia |
|---|
| Herramientas de medición | Medición de temperatura de 12 puntos, 12 líneas, y 12 áreas, soportando ajustes de isotermas y alarma de temperatura |
|---|
| Paletas de color | 20 paletas como negro y blanco, arcoíris, hierro rojo |
|---|
| Procesado de imagen | Ajuste del rango de temperatura, corrección de falta de uniformidad, captura de imágenes térmicas, zoom digital (1-8) |
|---|
| Interfaz de comunicaciones | Puerto Ethernet RJ45 adaptativo, 10M/100M Puerto RS485, soporta protocolo Pelco-D |
|---|
| Interfaz audio | 1 entrada audio, 1 salida de audio |
|---|
| Interfaz alarmas | 1 entrada alarma, 1 salida de alarma |
|---|
| Interfaz video | 1 salida video analogico |
|---|
| Estándares vídeo | H.264, H.265 |
|---|
| Estándares audio | G.711a / G .711u / AAC / PCM |
|---|
| Interfaz almacenamiento | Tarjeta SD |
|---|
| Protocolos de red | IPv4, HTTP, HTTPS, SMTP, FTP, UPnP, DNS, DDNS, NTP, RTCP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP |
|---|
| Protocolos comunicaciones | Modbus TCP, ONVIF, GB28181, MQTT |
|---|
| Temperatura de funcionamiento (sin carcasa) | -20°C a +60°C |
|---|
| Temperatura de funcionamiento con carcasa refrigerada por aire/agua | Hasta 220ºC |
|---|
| Alimentación | 12VDC / PoE |
|---|
| Consumo típico | ≤2.5W |
|---|
| Dimensiones (sin carcasa) | 50 x 50 x 90mm |
|---|
| Peso (sin carcasa) | 200g |
|---|
Datos facilitados por el fabricante. Ante cualquier discrepancia prevalece su documentación oficial.
